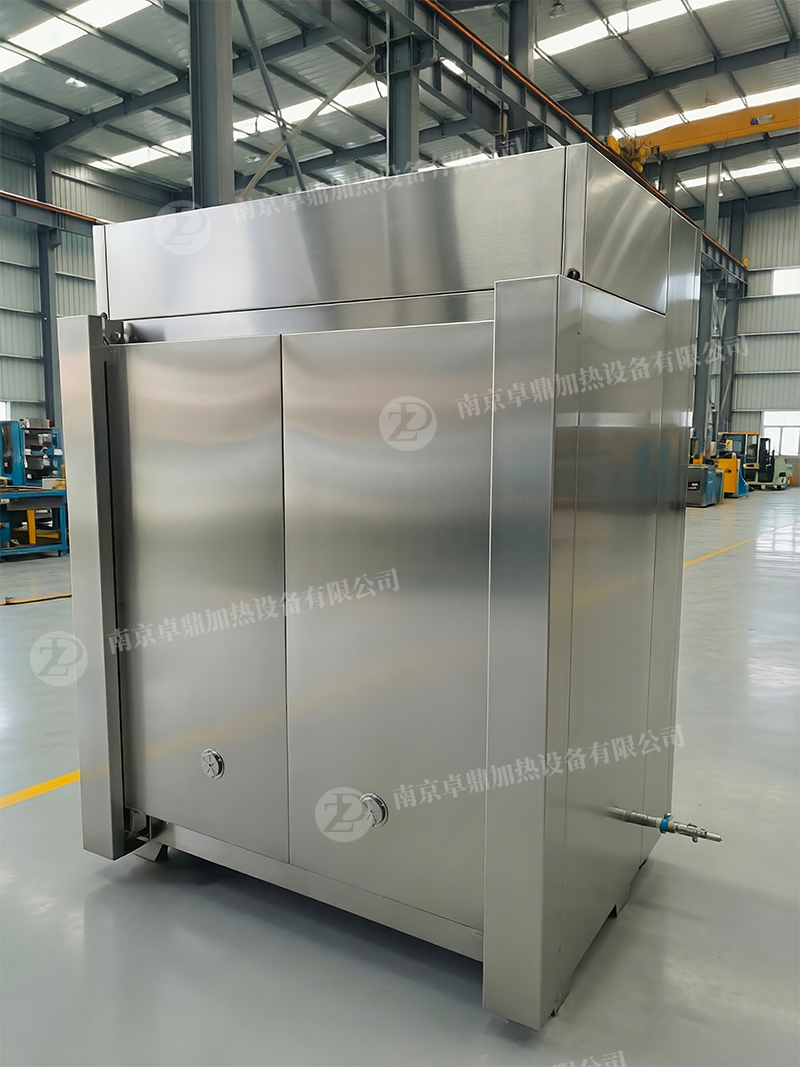

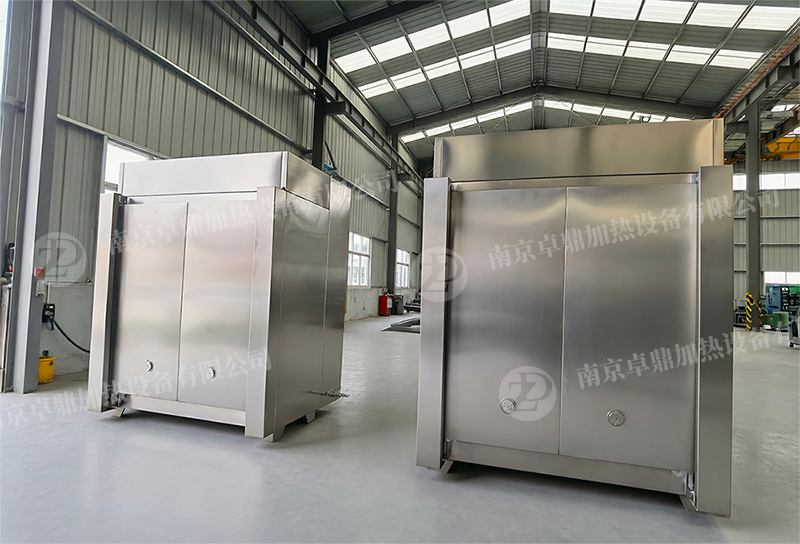

防爆水浴烘箱 BHX-SY图片

防爆水浴烘箱 BHX-SY设备用途

水浴防爆烘箱主要用于粉末状高爆类易燃易爆产品烘干，在防止点燃火花、燃点方面实现避免同时，对粉尘防爆也做了预防，设备主要用于烈性炸药、推进剂、及汽车安全气囊药剂的生产。

防爆水浴烘箱 BHX-SY设计标准

1、GB3836.1-2000《爆炸性环境用防爆电器设备通用要求》

2、GB3836.2-2000《爆炸性环境用防爆电器设备隔爆性电器设备“d”》

3、GB3836.4-2000《爆炸性环境用防爆电器设备本质安全型电路和电器设备“I”》

4、GJB93-86 《工业自动化仪表工程施工及验收规范》

5、WJ30059-2021《军工燃烧爆炸品工程设计安全规范》

防爆水浴烘箱 BHX-SY技术参数

防爆水浴烘箱 BHX-SY结构简介

本设备为箱式提升门结构，烘箱设计按照防爆要求设计制造。

设备在工作中，烘箱夹套热量与烘架散发的热量通过热辐射作用于工作室内的物料，热量辐射距离均匀，确保温度均匀性的一致。

本设备主要由箱体、箱门、保温材料、加热水套、烘架、排气系统、防爆安装管线安装、电气控制几部分组成。

1．箱体:箱体是由壳体骨架及壳体钢板构成 。

骨架以8#槽钢焊接而成的钢结构框架，作为整体箱体的支承框架，立柱将箱体保持所需的工作高度，壳体骨架保持箱体正常状态下的工作稳定。设备外壳采用δ1.5mm  SUS304不锈钢制作。

    箱体工作室满焊，确保烘烤时腐蚀性气体进入保温层腐蚀骨架，同时，清洗时水不会进入保温层。

2．箱门：箱门外壳由型钢和不锈钢板焊接加工成型为整体结构，内部填充岩棉做保温层，箱门四周配有硅橡胶密封条，使箱口热量不得外溢。箱门为气动提升方式。

3．保温材料：为了使烘箱快速升温，节约能耗，提高控制精度，在外壳和内衬之间填充80mm岩棉块，作为保温隔热层。它具有重量轻、蓄热量小、使用寿命长等特点。

4．加热水套：加热水套内外采用δ3.0mm  SUS304不锈钢制作，水套内焊接加强筋，确保内胆的强度，水套安装防爆加热管、液位变送器、排污口、防爆电磁阀。

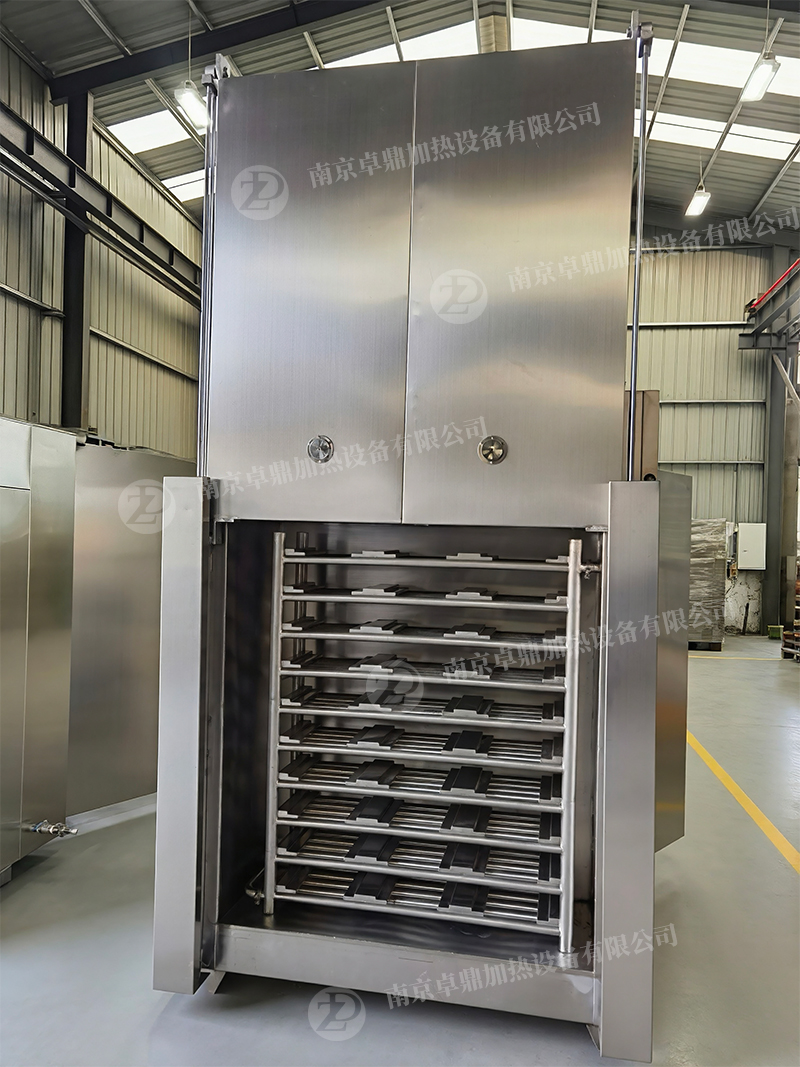

5．烘架：烘箱配置SUS304烘架，烘架也是热水循环的通道，热水通过循环泵从烘架底部进入烘架管道，通过管道内隔挡使热水按照循环路径通过各层管道，从上部流出进入热水箱再次加热补充热量，依次反复使箱内达到使用温度要求。

烘架的每层搁架上制作药盘摆放架，药盘不可以直接摆放在加热管道上，直接摆放会导致物料受热不均匀，从而导致产品品质的不一致。

烘架每层设置S型水循环盘管通道。

6.排气系统：烘箱顶部设排气口一只，用于排除箱内异味和换气使用，排气方式为手动调节操作。

7．电气控制：

●人机界面：西门子S7-200smart＋PLC主机以及温控扩展模块，控制系统程序采用梯形图语言，源程序（包括主程序、子程序和程序块）和引用的第三方语言程序均要开放，不设置保护密码和上载下载限制。系统带交换机，控制部分能实现与总控通讯。

●触摸屏选用昆仑通态1271GN。触摸屏能实现和各种工艺参数的设定，实时显示生产线的运行状态；可设置多种配方，每种配方的各参数能设置并保存至触摸屏内;有人工输入批次、工作时间、报警界面、数据采集界面等功能；设置二层密码保护，分操作级和管理级。风控开关、水泵控制开关、循环风机开关、加热控制开关等控制开关、加热启停的信号都通过PLC组成整体。

●温度控制：温度采集信号（热电偶）采用模拟量输入给PLC，通过PLC运算输出模拟量信号给控温执行元件来调整输出功率的大小，从而达到精确控温的目的。

●加热控制：固态继电器输出，周波控制器无极调整加热功率比例输出。温度传感器实时检测箱内的温度，并向仪表输送4-20mA信号，仪表根据PID参数控制加热水箱的加热器通断，从而来精确控制水温。

●温度监控：电气控制配置温度监控，实时检测箱内温度，当烘箱内温度传感器或者仪表损坏后，导致箱内温度升高，监控仪表检测到温度异常后立即关闭加热系统，并发出声光报警。

●循环风机转速：烘箱循环风机配置无极变频器，可根据风量状态无极调速，实现风量可调节。

●相关工艺动作间互锁、门机联锁、延时功能，出料窗延时0～5min打开，延时时间可设定。

●保护系统：风机、箱门提升机构控制采用过流、过热、缺相保护，控制箱和烘箱箱体采用接地保护，接地电阻小于4 欧姆，确保安全生产。

●烘箱安装壁挂防爆控制柜，设置急停按钮、开始按钮、停止按钮等，方便操作。现场用的按钮、指示灯、报警灯采用防爆型。

●控制系统具有自动诊断功能，具有故障报警和自动停机功能，在发生故障时能显示故障位置和故障信息，方便维修。

●设备可实现单工位自动和半自动的切换；在自动方式下运行时，系统按预定程序自动运行，不接受人工的误操作和不合理的操作指令（停止和急停指令除外）。半自动运行方式下，装置按照设定的流程和操作人员的指令实行调试、维修。

●控制箱：烘箱控制系统为两台设备采用一套电控系统，电控箱分为防爆区域使用的防爆控制柜与非防爆区普通控制柜，防爆控制柜用于低压电气系统安装，普通控制柜用于触摸屏安装。

●防爆穿线管安装：设备防爆控制箱以及与循环风机连接、与温度变送器的连接均采用防爆连接方式（防爆软管+丝牙+穿线管+防爆格兰头）。

防爆水浴烘箱 BHX-SY产品质量及售后服务承诺

1、合同生效后乙方二周内提供设备安装平面布置图；

2、设备交付验收后，质保期为一年，质保期内属非人为性所造成的设备损坏，乙方提供免费服务，甲方配合解决。乙方须在接到通知后，4小时内给予响应，24小时内派有关人员到达现场，2天内予以解决，使其恢复使用。

防爆水浴烘箱 BHX-SY验收要求

1、设备的安装，调试由乙方负责，对甲方相关技术人员和操作人员提供免费技术和操作、维修等方面的技术指导和培训。

2、按双方签订的上述技术协议，在乙方现场进行设备预验收，在甲方指定地点进行终验收。

3、设备在甲方允许的情况下，先连续空运转5小时，然后再进行负荷运行。需连续完成不少于1000件的产品烘干检测，良品率满足技术要求。

4、设备应符合国家规定的行业相关要求。

防爆水浴烘箱 BHX-SY技术资料

 1、设备应有制造质量证明，仪器、仪表必须具有相关质检合格证。

    2、必须提供电器设备的防爆资质证明及合格证书。

    3、设备操作、维护说明书及主要元器件使用说明书各三套。

    4、最新程序资料应齐套，包括PLC程序和触摸屏程序的电子文件、纸质备份、程序流程图、I/O数据表、电气电路图等资料。

 5、提供两套设备使用说明书、设备结构设计图。

防爆水浴烘箱 BHX-SY设备配置清单

以上所列的是防爆水浴烘箱 BHX-SY的详细信息，更深入的技术资料，请于我们的工程师联系，公司电话:025-85710008/85710818；南京卓鼎加热设备有限公司为您提供优质的真空干燥箱DZF系列技术和服务;
